انواع وینچ جرثقیل را بشناسید؛ بررسی ویژگی‌ها، مزایا و کاربردهای هر نوع وینچ جرثقیل برای انتخابی ایمن و متناسب با نیازهای صنعتی.

وینچ جرثقیل یک ابزار مکانیکی است که برای بلند کردن و جابجایی بارهای سنگین در صنایع مختلف استفاده می‌شود. بازار جهانی وینچ‌ها در سال ۲۰۲۵ حدود ۳٫۶ میلیارد دلار ارزش‌گذاری شده و تا سال ۲۰۳۵ بیش از ۵٫۳ میلیارد دلار رشد خواهد داشت که نشان‌دهنده افزایش تقاضا در صنایع ساخت‌وساز، دریایی و لجستیک است (منبع).

وینچ جرثقیل چیست؟

وینچ جرثقیل یک دستگاه مکانیکی برای کشیدن و بلند کردن بار است که از درام (قرقره) و کابل یا زنجیر تشکیل شده و با کمک نیروی محرکه، توانایی جابجایی بارهای سنگین در عملیاتی مثل ساخت‌وساز، حمل‌ونقل و صنایع سنگین را فراهم می‌کند.

مطالب مرتبط: آشنایی با انواع سیم بکسل جرثقیل سقفی و تفاوت آن‌ها

کاربرد وینچ در جرثقیل‌ها

وینچ در جرثقیل‌ها یکی از اجزای کلیدی برای جابجایی، بلند کردن و کشیدن بارهای سنگین در عملیات صنعتی و ساختمانی است و با توجه به نوع و محیط کاری، در کاربردهای مختلف نقش مهمی در افزایش بهره‌وری و ایمنی دارد (منبع).

ساخت‌وساز

وینچ‌ها در پروژه‌های ساخت‌وساز برای بلند کردن تیرهای فولادی، قالب‌های پیش‌ساخته و مصالح سنگین استفاده می‌شوند و باعث تسریع عملیات نصب و افزایش دقت در موقعیت‌دهی بارها می‌گردند.

عملیات دریایی

در اسکله‌ها و کشتی‌سازی‌ها، وینچ‌های جرثقیل برای بلند کردن و پایین آوردن محموله‌ها و تجهیزات سنگین با کنترل دقیق و ایمن به کار می‌روند.

معدن

وینچ جرثقیل‌ها در معادن برای حمل و نقل مواد معدنی، ابزارآلات حفاری و تجهیزات سنگین در شرایط سخت محیطی استفاده می‌شود.

انرژی‌های تجدیدپذیر

در نصب و نگهداری توربین‌های بادی، وینچ‌ها نقش مهمی در جابجایی بخش‌های سنگین مانند پره‌ها و برج‌ها دارند.

صنایع تولیدی

در صنایع خودروسازی، هوافضا و تولیدات سنگین، وینچ‌های جرثقیل برای بلند کردن قطعات و تجهیزات بزرگ در خطوط تولید یا مونتاژ استفاده می‌شوند.

اجزای اصلی وینچ جرثقیل

وینچ جرثقیل از چند بخش کلیدی تشکیل شده است که با همکاری یکدیگر امکان بلند کردن، کشیدن و کنترل بارهای سنگین را فراهم می‌کنند و هر یک نقش مهمی در عملکرد ایمن و موثر این دستگاه دارند (منبع).

درام

درام یا قرقره بخش مرکزی وینچ است که سیم‌بکسل یا زنجیر روی آن پیچیده می‌شود و ظرفیت درام تعیین‌کننده میزان سیم‌بکسل قابل استفاده و توان عملکردی وینچ است.

موتور

موتور نیروی محرکه وینچ را تامین می‌کند و می‌تواند برقی، هیدرولیک یا پنوماتیک باشد؛ انتخاب نوع موتور بر اساس نیرو، سرعت و محیط کاری انجام می‌شود.

گیربکس

گیربکس (Gearnox) انرژی چرخشی موتور را به گشتاور و نیروی کششی مناسب تبدیل می‌کند و کنترل سرعت و توان لازم برای بلند کردن بار را فراهم می‌سازد.

سیستم ترمز

سیستم ترمز برای کنترل حرکت و جلوگیری از سقوط ناگهانی بار در حین بلند کردن یا پایین آوردن استفاده می‌شود و از ایمنی عملیات پشتیبانی می‌کند.

سیم‌بکسل یا زنجیر

سیم‌بکسل یا زنجیر، عنصر اتصال بار به وینچ است و باید از استحکام بالا و مقاومت مناسب در برابر سایش برخوردار باشد تا ایمنی و کارایی دستگاه تضمین شود.

قلاب

قلاب (Hook) در انتهای سیم‌بکسل یا زنجیر قرار می‌گیرد و نقش اتصال ایمن بار به وینچ را دارد؛ قلاب‌ها معمولاً طراحی مقاوم با سیستم قفل ایمنی دارند.

مطالب مرتبط: بلت جرثقیل چیست؟ مقایسه با سیم‌بکسل و زنجیر جرثقیل

مشخصات فنی وینچ جرثقیل

مشخصات فنی وینچ جرثقیل به پارامترهایی مانند ظرفیت کشش، سرعت طناب، قطر و طول سیم‌بکسل، قدرت موتور و ابعاد درام اشاره دارد که تعیین‌کننده عملکرد، ایمنی و کاربرد مناسب دستگاه در پروژه‌های مختلف هستند.

• ظرفیت کشش: میزان نیرویی که وینچ در حالت استاندارد می‌تواند تحمل کند و معمولاً بر حسب تن یا کیلو نیوتن گزارش می‌شود، که با توجه به نوع کابل و تعداد لایه‌های سیم‌بکسل تغییر می‌کند.
• سرعت کابل: سرعت حرکت سیم‌بکسل هنگام بلند کردن یا پایین آوردن بار که بر اساس طراحی درام و موتور تعیین می‌شود و معمولاً در محدوده ۲۰–۳۵ متر بر دقیقه برای نمونه‌های صنعتی است.
• قطر و طول سیم‌بکسل: سیم‌بکسل باید از قطر و طول مناسب برخوردار باشد تا با ظرفیت دستگاه مطابقت داشته و ایمنی جابجایی بار تضمین شود.
• قدرت موتور: قدرت موتور که بر حسب کیلو وات یا اسب بخار اندازه‌گیری می‌شود، نقش مهمی در توان کشش و کنترل سرعت وینچ دارد و می‌تواند از چند کیلووات تا ده‌ها کیلووات متغیر باشد.
• درام: درام یا قرقره که سیم‌بکسل روی آن پیچیده می‌شود، از نظر قطر، طول و ظرفیت سیم باید با نوع کاربری و وزن بار مطابقت داشته باشد.
• ابعاد و وزن کلی: ابعاد و وزن وینچ برای نصب روی جرثقیل‌ها و تناسب با فضای کاری اهمیت دارد، به‌ویژه در مدل‌های صنعتی و سنگین.

انواع وینچ جرثقیل بر اساس منبع نیرو

وینچ جرثقیل‌ها براساس منبع نیروی محرکه به انواع مختلفی تقسیم می‌شوند که هر یک با توجه به نیاز عملیاتی و شرایط محیطی مزایا و محدودیت‌های خاص خود را دارند و انتخاب درست آن‌ها بر اساس نوع پروژه اهمیت زیادی دارد (منبع).

وینچ برقی

وینچ‌های برقی با استفاده از موتور الکتریکی کار می‌کنند و از منابع قدرت ای‌سی (AC) یا دی‌سی (DC) بهره می‌برند؛ این نوع وینچ‌ها معمولاً نصب آسان، عملکرد قابل‌اعتماد و سرعت مناسب دارند و برای عملیات سبک تا متوسط ایده‌آل هستند، اما در محیط‌های مرطوب یا کارهای سنگین محدودیت‌هایی دارند.

وینچ هیدرولیک

وینچ‌های هیدرولیک از سیستم هیدرولیک (فشار روغن) برای تامین نیرو استفاده می‌کنند و به دلیل قدرت بالا، دوام و توانایی اجرای عملیات سنگین در شرایط صنعتی و ساختمانی بسیار محبوب هستند، اگرچه نصب و نگهداری آن‌ها پیچیده‌تر و هزینه اولیه‌شان بالاتر است.

وینچ پنوماتیک

وینچ‌های پنوماتیک از هوای فشرده به عنوان منبع نیرو بهره می‌برند و در محیط‌هایی که استفاده از برق یا هیدرولیک خطرناک است (مانند فضاهای انفجاری یا کارخانه‌های خاص) کاربرد دارند؛ این نوع وینچ‌ها معمولاً ایمن و قابل‌اعتماد هستند، اما نیازمند سیستم هوای فشرده مناسب هستند.

وینچ دستی

وینچ‌های دستی با نیروی انسانی کار می‌کنند و برای کاربردهای سبک، مکان‌هایی بدون دسترسی به برق یا سیستم‌های دیگر، یا به عنوان گزینه‌های پشتیبان مناسب هستند؛ این نوع وینچ‌ها ساده، قابل‌حمل و هزینه‌پایین‌اند، اما برای بارهای سنگین و کارهای طولانی مناسب نیستند.

انواع وینچ جرثقیل بر اساس نوع عملکرد

وینچ‌های جرثقیل براساس روش عملکرد و نحوه اعمال نیرو به کابل یا زنجیر به انواع مختلفی تقسیم می‌شوند که هر یک طراحی و کاربرد خاص خود را دارند و انتخاب مناسب آن‌ها باعث بهینه‌تر شدن کارایی و ایمنی عملیات می‌شود.

وینچ کاپستان

وینچ‌های کاپستان (Capstan) دارای درام عمودی هستند و برای کشیدن افقی بارها مناسب‌اند؛ این نوع عملکرد به‌طور ویژه در کاربردهایی که نیروی کشش در زوایای مختلف مورد نیاز است مفید است و امکان آزادسازی کابل از هر زاویه را فراهم می‌کند.

وینچ هیدرولیک

وینچ‌های هیدرولیک با استفاده از فشار روغن هیدرولیک عمل می‌کنند و برای بارهای سنگین و عملکرد مداوم مناسب‌اند؛ این نوع در عملیات‌های صنعتی و سازه‌ای که به قدرت بالا نیاز است، به دلیل دوام و توان کشش بهتر کاربرد دارد.

طبق گزارش‌های بازار جهانی، استفاده و تقاضا برای وینچ‌های هیدرولیک حدود ۳۰ درصد از سهم بازار را در میان انواع مختلف وینچ‌ها در سال ۲۰۲۴ به خود اختصاص داده‌اند که نشان‌دهنده محبوبیت آن‌ها در کاربردهای سنگین و صنعتی است (منبع).

وینچ برقی

وینچ‌های برقی با موتور الکتریکی کار می‌کنند و به‌دلیل سهولت نصب، عملکرد قابل‌اعتماد و سرعت مناسب در بسیاری از برنامه‌ها از جمله جرثقیل‌های سبک‌تر یا عملیات با تکرار بالا استفاده می‌شوند؛ این نوع عملکرد برای کاربردهای عمومی متداول است.

داده‌های بازار نشان می‌دهند که وینچ‌های برقی با بیش از ۴۰ درصد سهم بازار در میان انواع وینچ‌ها محبوب‌ترین گزینه هستند و رشد در بخش‌هایی مثل ساخت‌وساز و خدمات شهری را تجربه می‌کنند (منبع).

انواع وینچ جرثقیل بر اساس ظرفیت بار

وینچ‌های جرثقیل براساس ظرفیت بار (Load Capacity) که می‌توانند بلند یا بکسل کنند، به دسته‌های مختلفی تقسیم می‌شوند تا برای وزن‌های مختلف بار و نیازهای کاربردی متفاوت مناسب باشند و ایمنی و کارایی عملیات را تامین کنند.

ظرفیت سبک

در این گروه وینچ‌ها ظرفیت بار معمولاً تا حدود ۵ تن است و برای جابجایی بارهای نسبتاً سبک در کارگاه‌ها، پروژه‌های کوچک و عملیات‌های عمومی مناسب‌اند؛ این نوع وینچ‌ها اغلب در کاربردهایی که بار سنگین نیست مورد استفاده قرار می‌گیرند و نصب و بهره‌برداری ساده‌ای دارند.

ظرفیت متوسط

وینچ‌هایی با ظرفیت بار بین ۵ تا حدود ۳۰ تن در این دسته قرار می‌گیرند و برای پروژه‌های ساخت‌وساز بزرگ‌تر، بارگیری در کارگاه‌های صنعتی و عملیات‌های عمومی تا نیمه‌سنگین کاربرد دارند؛ این وینچ‌ها تعادل خوبی میان قدرت و هزینه‌ای که کاربر پرداخت می‌کند ارائه می‌دهند.

مطابق تحلیل‌های بازار جهانی، وینچ‌های با ظرفیت متوسط سهم قابل‌توجهی در کل بازار دارند و بخش Heavy Duty (ظرفیت بالا) حدود ۴۱ درصد از بازار را در سال ۲۰۲۴ به خود اختصاص داده‌اند که نشان‌دهنده اهمیت ظرفیت در انتخاب وینچ‌ها است (منبع).

ظرفیت سنگین

وینچ‌های ظرفیت بالا بین ۳۰ تا حدود ۱۰۰ تن یا بیشتر مناسب عملیات‌های سنگین صنعتی، بنادر، صنایع معدنی و پروژه‌هایی هستند که بارهای بسیار سنگین باید بلند یا جابجا شوند؛ این دسته اغلب در ترکیب با جرثقیل‌های بزرگ و سیستم‌های هیدرولیکی به‌کار می‌روند.

طبق گزارش‌های بازار، بیش از ۵۰۰۰ واحد وینچ سنگین (ظرفیت ۵۰–۱۰۰+ تن) در جهان در بخش معدن در سال ۲۰۲۳ تحویل داده شده‌اند که نشان‌دهنده افزایش تقاضا در پروژه‌های با بارهای بسیار سنگین است (منبع).

ظرفیت فوق‌العاده سنگین

برخی وینچ‌ها در دسته‌های خاص طراحی می‌شوند که ظرفیت بار بیش از ۱۰۰ تن تا چند صد تن دارند و برای کاربردهای بسیار سنگین، پروژه‌های تخصصی و شرایط محیطی خاص صنعتی استفاده می‌گردند؛ این نوع معمولاً در پروژه‌های دریایی و مهندسی بزرگ دیده می‌شود.

انواع وینچ جرثقیل بر اساس سرعت و کنترل حرکت

وینچ‌های جرثقیل از نظر سرعت جابجایی بار و نحوه کنترل حرکت سیم‌بکسل یا زنجیر به انواعی تقسیم می‌شوند که بسته به نیاز پروژه و وزن بار، انتخاب مناسب‌ترین نوع می‌تواند بهره‌وری، ایمنی و دقت در عملیات را به طور چشمگیری افزایش دهد (منبع).

وینچ سرعت بالا

وینچ‌های سرعت بالا برای عملیات‌هایی طراحی می‌شوند که نیاز به جابجایی سریع بار دارند؛ به‌عنوان مثال، برخی وینچ‌های صنعتی الکتریکی سرعت طناب بیش از ۲۲ تا ۳۰ متر در دقیقه را ارائه می‌دهند که سرعت بالابر و پایین آوردن بار را افزایش می‌دهد و در عملیات ساخت‌وساز و حمل‌ونقل سنگین کاربرد فراوان دارند.

وینچ سرعت پایین

در مقابل، وینچ‌های سرعت پایین برای کارهای دقیق و سنگین مناسب‌اند و سرعت طناب آن‌ها معمولاً در حدود ۸ تا ۱۵ متر در دقیقه است؛ این نوع سرعت ثابت باعث کنترل بهتر حرکت بار و عملیات‌های سنگین صنعتی مثل پل‌سازی، بنادر یا پروژه‌های بزرگ صنعتی می‌شود.

وینچ با کنترل سرعت دقیق

برخی سیستم‌های پیشرفته وینچ از کنترل سرعت متغیر و مکانیزم‌های دو سرعته بهره می‌برند که امکان سوئیچ سریع بین حالت‌های سرعت بالا و کنترل دقیق را فراهم می‌کنند؛ این قابلیت باعث می‌شود در یک عملیات هم سرعت جابجایی بالا و هم دقت کنترل در لحظات حساس تامین شود.

انواع وینچ جرثقیل بر اساس نوع نصب

وینچ جرثقیل‌ها بر اساس روش و موقعیت نصب روی سازه یا جرثقیل به انواع مختلفی تقسیم می‌شوند تا در پروژه‌های مختلف از نظر ثبات، قابلیت جابجایی و شرایط محیطی بهترین عملکرد را ارائه دهند؛ انتخاب روش نصب مناسب نقش مهمی در ایمنی و بهره‌وری دارد (منبع).

نصب ثابت

در نصب ثابت، وینچ به‌طور دائمی روی یک سطح یا چهارچوب مقاوم (مثلاً بدنه جرثقیل، تیر فولادی یا پایه مخصوص) پیچ و مهره می‌شود تا ثبات و توان تحمل بار بالا فراهم شود.

این نوع نصب برای کاربردهای صنعتی و بلندمدت که نیاز به عملکرد مداوم دارند مناسب است و معمولاً پایه وینچ با استفاده از پیچ‌های با مقاومت بالا روی سطح موردنظر بسته می‌شود.

نصب قابل‌حمل

در نصب قابل‌حمل، وینچ طوری طراحی می‌شود که بتوان آن را به‌راحتی منتقل و موقتاً نصب کرد، مانند نصب روی سکوی متحرک، ریل یا پلیت پایه سبک.

این روش در پروژه‌های موقت، محل‌های کاری با جابجایی زیاد و عملیات‌های میدانی کاربرد دارد و امکان استفاده در چند موقعیت مختلف بدون نیاز به سازه دائمی را فراهم می‌کند.

نصب رو ‌ریل یا تراورس

در نصب روی ریل یا تراورس، وینچ روی تراورس، تیر یا ریل جرثقیل سقفی قرار می‌گیرد تا در امتداد مسیر ریل حرکت کند؛ این نوع نصب در محیط‌های صنعتی بزرگ مثل سوله‌ها و انبارها کاربرد دارد و امکان جابجایی بار در طول مسیر مشخص را فراهم می‌کند، همچنین به اپراتور اجازه می‌دهد وینچ را در امتداد ساختار حرکت دهد.

انواع وینچ جرثقیل بر اساس ساختار مکانیکی

وینچ‌های جرثقیل بر اساس ساختار داخلی و نحوه انتقال نیرو به انواع مختلفی تقسیم می‌شوند که طراحی مکانیکی آن‌ها تعیین‌کننده ظرفیت بار، دقت حرکت و دوام سیستم است. انتخاب ساختار مناسب باعث افزایش ایمنی و کارایی در عملیات صنعتی و ساختمانی می‌شود (منبع).

• وینچ دنده‌ای (Gear Winch): از سیستم چرخ‌دنده‌ها برای انتقال نیرو استفاده می‌کند و معمولاً برای بارهای سنگین و عملیات مداوم مناسب است؛ این نوع وینچ‌ها دارای دوام بالا و قابلیت تحمل بار سنگین هستند و در صنایع بزرگ کاربرد دارند.
• وینچ سیم‌بکسل مستقیم (Drum Winch): در این نوع، سیم‌بکسل مستقیماً روی درام پیچیده می‌شود و حرکت بار به‌طور مستقیم کنترل می‌شود؛ برای جابجایی دقیق و کنترل آسان بار در پروژه‌های کوچک و متوسط کاربرد دارد.
• وینچ کافستان (Capstan Winch): این نوع دارای درام عمودی و عملکرد مبتنی بر اصطکاک است و برای کشیدن بارهای افقی و کنترل انعطاف‌پذیر مناسب است؛ امکان استفاده در فضاهای محدود و تنظیم آسان نیرو از مزایای آن است.
• وینچ ترکیبی (Hybrid Winch): این نوع وینچ‌ها ترکیبی از سیستم دنده‌ای و اصطکاکی دارند و تلاش می‌کنند مزایای هر دو سیستم را ارائه دهند؛ مناسب پروژه‌هایی است که نیاز به قدرت بالا و کنترل دقیق همزمان دارند.

انواع وینچ جرثقیل بر اساس نوع گیربکس

گیربکس وینچ جرثقیل بخش مهمی از سیستم انتقال نیرو است که سرعت و گشتاور موتور را تنظیم و به درام منتقل می‌کند. انواع مختلف گیربکس‌ها با ساختارهای متفاوت باعث می‌شوند که وینچ در شرایط مختلف قدرت، کنترل حرکت و دقت عملیات را بهینه ارائه دهد.

گیربکس سیاره‌ای

گیربکس‌های سیاره‌ای (Planetary) از مجموعه‌ای از چرخ‌دنده‌های مرکزی و چند چرخ‌دنده جانبی تشکیل شده‌اند و توان بالا، نسبت تبدیل زیاد و طراحی جمع‌وجور دارند. این نوع گیربکس باعث توزیع یکنواخت نیرو و افزایش دوام سیستم می‌شود و برای کاربردهای سنگین در جرثقیل‌های صنعتی و موبایل مناسب است.

گیربکس حلزونی

گیربکس‌های حلزونی (Worm Gear) از یک چرخ‌دنده حلزونی و یک چرخ‌دنده دندانه‌دار تشکیل می‌شوند و باعث کاهش سرعت و افزایش گشتاور می‌شوند. این نوع به‌دلیل ویژگی خودقفل‌شوندگی (Self‑locking) برای نگه داشتن بار بدون برگشت حرکت ایده‌آل است.

گیربکس دنده‌ای مارپیچی

گیربکس‌های دنده‌ای مارپیچی (Helical Gear) دارای دندان‌های زاویه‌دار هستند که عملکرد نرم‌تر و نویز کمتر نسبت به چرخ‌دنده‌های ساده ارائه می‌دهند. این نوع برای کاربردهایی مناسب است که همزمان بازده بالا، تحمل بار و عملکرد پایدار مورد نیاز است.

گیربکس دنده ساده

گیربکس‌های دنده ساده یا مستقیم (Spur/Parallel Gear) از چرخ‌دنده‌های با دندان‌های مستقیم و موازی تشکیل می‌شوند و ساختاری ساده و کم‌هزینه دارند. این نوع مناسب بارهای سبک تا متوسط است و در کاربردهایی که نیاز به کاهش شدید سرعت یا عملکرد نرم ندارند استفاده می‌شود.

انواع وینچ جرثقیل بر اساس نوع ترمز

ترمز وینچ جرثقیل نقش حیاتی در کنترل حرکت بار و ایمنی عملیات دارد. انواع ترمزها بسته به طراحی و عملکرد، سرعت توقف، ظرفیت نگهداری بار و شرایط عملیاتی متفاوت هستند و انتخاب مناسب آن‌ها می‌تواند بهره‌وری و ایمنی در بلند کردن و جابجایی بارهای سنگین را تضمین کند.

ترمز مکانیکی

ترمزهای مکانیکی شامل کلاچ و سیستم‌های فنری هستند و با اعمال فشار مکانیکی روی درام یا چرخ‌دنده، حرکت بار را متوقف می‌کنند. این ترمزها سادگی، دوام و قابلیت اطمینان بالا دارند و برای کاربردهای عمومی و جرثقیل‌های سبک تا متوسط مناسب‌اند.

ترمز الکتریکی

ترمزهای الکتریکی با استفاده از میدان مغناطیسی یا موتور الکتریکی عمل می‌کنند و امکان کنترل دقیق‌تر و توقف سریع بار را فراهم می‌کنند. این نوع ترمزها برای وینچ‌های برقی و کاربردهایی که نیاز به دقت و سرعت بالا دارند مناسب هستند.

ترمز هیدرولیک

ترمزهای هیدرولیک از فشار روغن برای توقف حرکت استفاده می‌کنند و توان تحمل بارهای سنگین و کنترل حرکت بار در عملیات طولانی و سنگین را فراهم می‌کنند. این نوع ترمزها در جرثقیل‌های صنعتی و پروژه‌های ساختمانی و دریایی کاربرد فراوان دارند.

ترمز ترکیبی

برخی وینچ‌ها از ترمز ترکیبی استفاده می‌کنند که همزمان از مکانیکی و هیدرولیک یا مکانیکی و الکتریکی بهره می‌برد. این نوع ترکیب باعث می‌شود که هم ایمنی و هم دقت کنترل حرکت بار بهینه شود و در پروژه‌های حساس و سنگین مورد استفاده قرار گیرد.

انواع وینچ جرثقیل بر اساس نوع کابل یا زنجیر

وینچ‌های جرثقیل بسته به نوع رشته‌ای که بار را حمل می‌کند (کابل فولادی، زنجیر یا سیم بکسل) به دسته‌های مختلفی تقسیم می‌شوند. انتخاب نوع کابل یا زنجیر مناسب باعث افزایش دوام، ایمنی و کنترل حرکت بار در پروژه‌های صنعتی، ساختمانی و دریایی می‌شود.

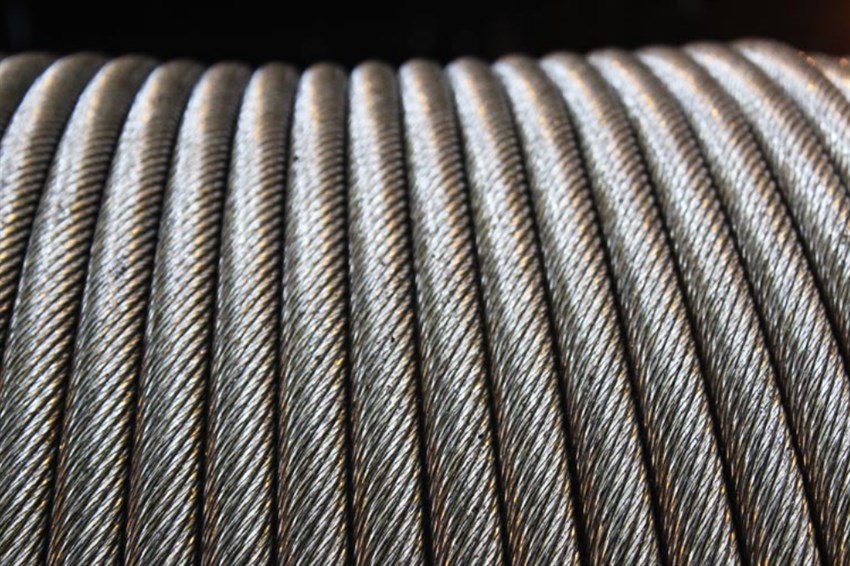

وینچ با کابل فولادی

وینچ‌های با کابل فولادی (Wire Rope) از سیم‌های فولادی تابیده شده ساخته می‌شوند و استحکام بالا و مقاومت در برابر کشش و سایش دارند. این نوع برای جابجایی بارهای سنگین، پروژه‌های ساختمانی و صنعتی بسیار مناسب است و طول عمر بالایی دارند.

بازار جهانی سیم‌ بکسل فولادی در سال ۲۰۲۳ حدود ۹٫۱ میلیارد دلار ارزش‌گذاری شده و انتظار می‌رود تا سال ۲۰۳۲ به حدود ۱۴٫۴ میلیارد دلار برسد که نشان‌دهنده اهمیت استفاده از کابل‌های فولادی در صنایع سنگین است (منبع).

وینچ با زنجیر

وینچ‌های با زنجیر فولادی (Chain) برای کاربردهایی طراحی شده‌اند که نیاز به مقاومت بالا در برابر کشش و ضربه وجود دارد. زنجیرها امکان تحمل بارهای بسیار سنگین و کنترل بهتر در شرایط محیطی سخت را فراهم می‌کنند و در کارهای صنعتی سنگین و معادن کاربرد دارند.

 بازار سیم و زنجیرهای فولادی (Steel Wire Rope & Plastic Rope)، ارزش بازار جهانی در سال ۲۰۲۳ حدود ۱۳٫۹۹ میلیارد دلار بوده و انتظار می‌رود تا سال ۲۰۳۲ به ۲۴٫۸۵ میلیارد دلار رشد کند که نشان‌دهنده سهم بالای این گروه در بازار ابزارهای باربرداری است (منبع).

وینچ با کابل مصنوعی یا سنتتیک

وینچ‌های با کابل مصنوعی (Synthetic Rope) سبک‌تر و انعطاف‌پذیر هستند و آسانی در جابجایی و نصب، کاهش وزن سیستم و مقاومت در برابر خوردگی را فراهم می‌کنند. این نوع کابل‌ها برای کاربردهایی که وزن و راحتی استفاده مهم است و بارهای متوسط جابجا می‌شوند، مناسب هستند.

بازار جهانی طناب‌های سنتتیک در سال ۲۰۲۴ حدود ۲٫۲۲ میلیارد دلار برآورد شده و پیش‌بینی می‌شود تا سال ۲۰۲۹ به حدود ۳٫۰۷ میلیارد دلار برسد که رشد تقاضا برای این نوع کابل در صنایع مختلف را نشان می‌دهد (منبع).

وینچ ترکیبی

برخی وینچ‌ها از ترکیبی از کابل فولادی و زنجیر یا کابل فولادی و سنتتیک استفاده می‌کنند تا مزایای هر دو نوع را ارائه دهند. این نوع برای پروژه‌هایی که نیاز به هم قدرت بالا و هم وزن سبک و انعطاف‌پذیری دارند کاربرد دارد.

انواع وینچ جرثقیل بر اساس کاربرد صنعتی

وینچ‌های جرثقیل بسته به نوع پروژه و صنعت مورد استفاده به دسته‌های مختلفی تقسیم می‌شوند. انتخاب نوع مناسب باعث افزایش بهره‌وری، ایمنی و طول عمر تجهیزات در صنایع مختلف از جمله ساخت‌وساز، معادن، نفت و گاز، حمل‌ونقل دریایی و صنعتی می‌شود.

وینچ‌های صنعتی سبک

این وینچ‌ها برای جابجایی بارهای سبک و متوسط در صنایع کارگاهی، ساخت‌وساز کوچک و نگهداری تجهیزات سبک استفاده می‌شوند. ویژگی اصلی آن‌ها سهولت نصب و استفاده، وزن کم و هزینه پایین‌تر است.

وینچ‌های صنعتی متوسط

وینچ‌های ظرفیت متوسط در صنایع ساخت‌وساز بزرگ، تولید صنعتی و عملیات نیمه‌سنگین کاربرد دارند. این وینچ‌ها تعادل خوبی میان قدرت، کنترل بار و دوام ارائه می‌دهند و برای پروژه‌هایی که نیاز به جابجایی بارهای ۵ تا ۳۰ تن دارند مناسب‌اند.

طبق گزارش‌های بازار جهانی، صنعت ساخت‌وساز حدود ۲۸ درصد از کل کاربردهای وینچ‌ها را در سال‌های اخیر شامل می‌شود که نشان‌دهنده نقش گسترده آن‌ها در پروژه‌های ساختمانی و زیرساختی است (منبع).

وینچ‌های سنگین صنعتی

این وینچ‌ها برای بارهای بسیار سنگین و پروژه‌های صنعتی بزرگ مانند معادن، بنادر و پروژه‌های عمرانی بزرگ طراحی شده‌اند. ویژگی مهم آن‌ها ظرفیت بالا، دوام در شرایط سخت و قابلیت کنترل دقیق بار است.

در صنعت معدن، وینچ‌ها برای کشیدن، بلند کردن و انتقال مواد معدنی و تجهیزات سنگین به کار می‌روند. داده‌های بازار نشان می‌دهند که حدود ۲۶ درصد از تقاضای جهانی وینچ‌ها در بخش معدن است و این سهم با توجه به رشد عملیات‌های مکانیزه در معادن افزایش یافته است (منبع).

وینچ‌های تخصصی

وینچ‌های تخصصی برای کاربردهای خاص و صنایع ویژه مانند نفت و گاز، دریانوردی، پروژه‌های دریایی و مهندسی سنگین طراحی شده‌اند. این وینچ‌ها دارای ویژگی‌های کنترل دقیق، ایمنی بالا و مقاومت در شرایط محیطی سخت هستند و معمولاً با سیستم‌های پیشرفته هیدرولیک یا الکتریکی تجهیز می‌شوند.

تفاوت وینچ جرثقیل با بالابر و hoist

وینچ جرثقیل و بالابر (Hoist) هر دو ابزارهای مکانیکی برای جابجایی و بلند کردن بار هستند، اما از نظر طراحی، کاربرد و مکانیزم عملکرد تفاوت‌های قابل توجهی دارند. شناخت تفاوت‌ها به انتخاب ابزار مناسب برای پروژه‌های صنعتی و ساختمانی کمک می‌کند.

مکانیزم عملکرد

• وینچ: از درام یا قرقره برای پیچیدن سیم بکسل یا زنجیر استفاده می‌کند و به صورت افقی یا عمودی بار را جابجا می‌کند.
• بالابر (Hoist): بیشتر بر اساس سیستم چرخ‌دنده‌ها و درام کوچک یا زنجیر آویز عمل می‌کند و عمدتاً حرکت عمودی بار را کنترل می‌کند.

کاربرد

• وینچ: برای جابجایی افقی و عمودی بارهای سنگین در جرثقیل‌ها، معادن، ساخت‌وساز و پروژه‌های صنعتی بزرگ کاربرد دارد.
• بالابر (Hoist): معمولاً برای جابجایی عمودی بارهای سبک تا متوسط در کارگاه‌ها، انبارها و عملیات نگهداری تجهیزات استفاده می‌شود.

ظرفیت بار

• وینچ: قابلیت تحمل بارهای سنگین‌تر، حتی تا صدها تن، بسته به نوع و طراحی وینچ.
• بالابر (Hoist): ظرفیت معمولاً کمتر است و برای بارهای سبک تا متوسط مناسب است؛ بیشتر در محدوده چند تن استفاده می‌شود.

نوع نصب و حرکت

• وینچ: می‌تواند روی جرثقیل، ریل یا پایه ثابت نصب شود و حرکت بار را در جهت‌های مختلف کنترل کند.
• بالابر (Hoist): عمدتاً عمودی و روی تیر یا سازه ثابت نصب می‌شود و توانایی حرکت افقی محدودی دارد.

کنترل و دقت

• وینچ: کنترل سرعت و دقت حرکت بسته به نوع سیستم (هیدرولیک، برقی یا دستی) متفاوت است و معمولاً برای عملیات صنعتی پیشرفته استفاده می‌شود.
• بالابر (Hoist): کنترل ساده‌تر است و برای کارهای عمومی و جابجایی‌های کوتاه و سبک مناسب است.

مقایسه انواع وینچ جرثقیل

انواع وینچ جرثقیل بسته به منبع نیرو، نوع گیربکس، ظرفیت، سرعت و کاربرد صنعتی با هم متفاوت هستند. هر نوع مزایا و محدودیت‌های خاص خود را دارد و انتخاب مناسب بسته به پروژه و نیازهای عملیاتی، ایمنی و بهره‌وری را تضمین می‌کند.

در جدول زیر، انواع وینچ جرثقیل بر اساس چند معیار کلیدی با هم مقایسه شده‌اند تا انتخاب مناسب برای کاربرد صنعتی یا ساختمانی راحت‌تر انجام شود.

مزایای استفاده از وینچ مناسب در جرثقیل

انتخاب وینچ مناسب برای جرثقیل باعث افزایش ایمنی، بهره‌وری و طول عمر تجهیزات می‌شود. استفاده از وینچ درست متناسب با نوع بار، ظرفیت و کاربرد صنعتی، عملیات جابجایی بار را سریع‌تر، دقیق‌تر و مطمئن‌تر می‌کند.

• افزایش ایمنی: استفاده از وینچ مناسب باعث کاهش خطر سقوط یا آسیب بار و کاهش احتمال حوادث صنعتی می‌شود.
• کنترل دقیق بار: وینچ‌های مناسب امکان کنترل حرکت بار با دقت بالا را فراهم می‌کنند و جابجایی بارهای حساس و سنگین را آسان می‌سازند.
• افزایش بهره‌وری: انتخاب وینچ درست باعث کاهش زمان عملیات و افزایش سرعت جابجایی بار می‌شود.
• دوام و طول عمر تجهیزات: وینچ مناسب فشار و بار را بهینه مدیریت می‌کند و از آسیب به سازه و قطعات جرثقیل جلوگیری می‌کند.
• صرفه‌جویی در هزینه‌ها: کاهش خرابی‌ها و نیاز به تعمیرات مکرر باعث صرفه‌جویی در هزینه‌های نگهداری و بهره‌برداری می‌شود.
• انعطاف‌پذیری عملیاتی: وینچ‌های مناسب امکان استفاده در شرایط مختلف محیطی و صنعتی را فراهم می‌کنند و قابلیت جابجایی بارهای متفاوت را دارند.

معایب و محدودیت‌های انواع وینچ جرثقیل

هر نوع وینچ جرثقیل با توجه به طراحی، منبع نیرو و کاربرد صنعتی خود، مزایا و محدودیت‌های خاصی دارد. شناخت این محدودیت‌ها برای انتخاب وینچ مناسب، کاهش خطرات و بهینه‌سازی عملکرد جرثقیل ضروری است.

• وینچ برقی: وابستگی به منبع برق، هزینه اولیه بالاتر و احتمال خرابی در محیط‌های مرطوب یا گرد و غبار.
• وینچ هیدرولیک: وزن بالا، پیچیدگی نگهداری، نیاز به سیستم هیدرولیک کامل و احتمال نشت روغن.
• وینچ دستی: محدودیت ظرفیت و سرعت، خستگی اپراتور در عملیات طولانی و عدم مناسب بودن برای بارهای سنگین.
• وینچ سیاره‌ای: هزینه بالاتر نسبت به وینچ‌های ساده، پیچیدگی ساختار و نیاز به نگهداری دقیق‌تر.
• وینچ حلزونی: کاهش سرعت حرکت، بازده کمتر و محدودیت در کاربردهای نیازمند سرعت بالا.
• وینچ با کابل فولادی: وزن زیاد، نیاز به نگهداری مداوم، احتمال خوردگی و ساییدگی کابل.
• وینچ با زنجیر: حجم و وزن بالا، محدودیت در انعطاف‌پذیری و نصب در فضاهای محدود.
• وینچ با کابل سنتتیک: هزینه بالاتر نسبت به کابل فولادی، حساسیت نسبت به تماس با لبه‌های تیز و سایش احتمالی در شرایط صنعتی سخت.

استانداردها و الزامات ایمنی وینچ جرثقیل

وینچ جرثقیل به دلیل کاربرد در جابجایی بارهای سنگین و صنعتی، نیازمند رعایت استانداردهای ایمنی و دستورالعمل‌های فنی دقیق است. رعایت این الزامات باعث کاهش خطرات، افزایش ایمنی اپراتور و طول عمر تجهیزات می‌شود (منبع).

استانداردهای بین‌المللی

وینچ‌ها باید با استانداردهای بین‌المللی مانند آی‌اس‌او (ISO 4301، ISO 9927) و ای‌ان (EN 14492) مطابقت داشته باشند. این استانداردها حداکثر ظرفیت بار، سرعت مجاز، فشار عملیاتی و شرایط نصب را مشخص می‌کنند تا استفاده ایمن از وینچ تضمین شود.

الزامات نگهداری و بازرسی

• بازرسی دوره‌ای: وینچ‌ها باید به‌صورت منظم برای خوردگی، ساییدگی کابل یا زنجیر، سلامت گیربکس و سیستم ترمز بررسی شوند.
• نگهداری پیشگیرانه: تعویض قطعات فرسوده، روغن‌کاری مناسب و بررسی سیستم هیدرولیک یا برقی الزامی است.
• ثبت سوابق: نگهداری دفترچه بازرسی و تعمیرات برای پیگیری عملکرد و ایمنی وینچ ضروری است.

الزامات عملیاتی

• آموزش اپراتورها: اپراتورهای وینچ باید با عملکرد، محدودیت‌ها و ایمنی دستگاه آشنا باشند.
• کنترل بار: استفاده از سیستم‌های ترمز، توقف اضطراری و محافظ بار بیش از ظرفیت ضروری است.
• شرایط محیطی: وینچ‌ها باید در محیط‌هایی با دمای مناسب، رطوبت کنترل‌شده و دور از مواد خورنده استفاده شوند.

نکات مهم در انتخاب وینچ جرثقیل مناسب

انتخاب وینچ مناسب برای جرثقیل تاثیر مستقیم بر ایمنی، بهره‌وری و طول عمر تجهیزات دارد. توجه به پارامترهای فنی، شرایط عملیاتی و نوع کاربرد باعث می‌شود تا وینچ بهترین عملکرد را در پروژه‌های صنعتی و ساختمانی ارائه دهد.

• ظرفیت بار: اطمینان از این‌که وینچ می‌تواند بار موردنظر را با ایمنی جابجا کند و ظرفیت مناسب پروژه را داشته باشد.
• منبع نیرو: انتخاب بین وینچ برقی، هیدرولیک یا دستی بسته به شرایط محیطی، دسترسی به برق و نیاز به کنترل دقیق.
• نوع گیربکس و ساختار مکانیکی: بررسی نوع گیربکس (سیاره‌ای، حلزونی، مارپیچی) و ساختار مکانیکی وینچ برای افزایش دوام و کنترل حرکت بار.
• نوع کابل یا زنجیر: انتخاب کابل فولادی، زنجیر یا سنتتیک بر اساس وزن بار، محیط عملیاتی و طول عمر مورد نیاز.
• سرعت و دقت حرکت: توجه به نیاز به کنترل دقیق، سرعت بالا یا حرکت روان و نرم بار.
• شرایط نصب: بررسی امکان نصب وینچ روی جرثقیل، ریل یا پایه ثابت و مطابقت با فضای پروژه.
• استانداردها و ایمنی: اطمینان از مطابقت وینچ با استانداردهای بین‌المللی و الزامات ایمنی.
• نگهداری و تعمیرات: انتخاب وینچ با سهولت نگهداری، دسترسی به قطعات و دوام بالا برای کاهش هزینه‌های عملیاتی.
• نوع کاربرد صنعتی: توجه به نوع صنعت و پروژه (ساخت‌وساز، معدن، دریایی، حمل‌ونقل) برای انتخاب مناسب‌ترین مدل وینچ.

سخن آخر

انتخاب و استفاده از وینچ مناسب در جرثقیل نقش مهمی در ایمنی، بهره‌وری و طول عمر تجهیزات دارد. با شناخت انواع وینچ‌ها، ظرفیت، نوع گیربکس، کابل یا زنجیر و رعایت استانداردهای ایمنی، می‌توان عملیات جابجایی بارهای سنگین را با دقت، سرعت و ایمنی بالا انجام داد.

تصمیم‌گیری آگاهانه و مطابق با نیازهای پروژه، نه تنها عملکرد جرثقیل را بهبود می‌بخشد، بلکه هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد.
